電爐除塵器:裝置系統及原理一目了然

電爐除塵器是目前國內處理電爐煙塵的凈化設備，主要是根據電爐產生的煙塵具有細且粘的特點，為了使除塵設備在適當?shù)淖枇λ较抡＿\行，要求此設備具有較強的清灰能力，因此選用了長袋低壓大型脈沖袋式除塵器。

電爐除塵器的裝置系統為：

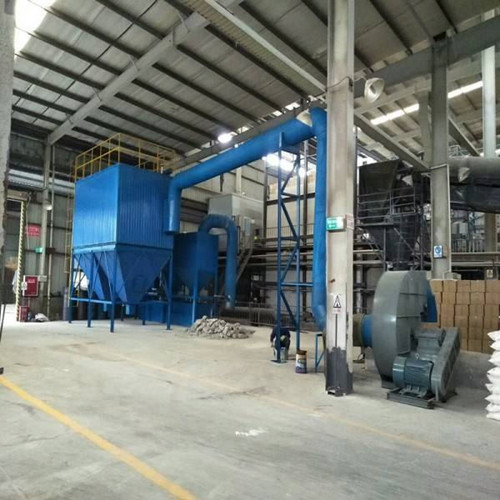

將來自電爐的煙氣，在離心式主風機的抽吸作用下，煙氣電爐內引出，沿著煙道入一個二次燃燒室及預除塵器；把粗粒和火星分離開來，使其煙塵充分燃燒，燃燒后的煙氣進入一個熱交換器降低煙氣溫度，然后用風機送入袋式除塵器，粉塵滯留在濾袋外表面，凈化后的煙氣經除塵設備頂部排入大氣，灰斗下的微粉由人工或機械入袋輸出。

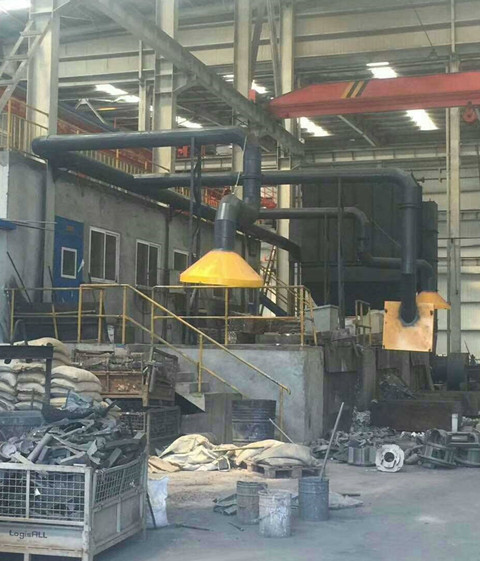

根據電爐煙氣的特點，罩體設計成雙層結構形成主、副吸口，使其geng適宜氣體流動的順暢，防止渦流的發生。提高了對電爐煙氣的捕集能力。

電爐布袋除塵器的工作原理：

電爐在作業過程中產生的含塵氣體通過灰斗進風口進入過濾室，粉塵經過濾袋的吸附捕集，過濾為干凈氣體進入凈氣室，再通過出風口由風機排走。粉塵被吸附在濾袋的外表面，且不斷增加，使袋式除塵器的阻力不斷上升，為使設備阻力不超過1200pa，需定期濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣(0.3-0.5Mpa)由噴吹管孔眼噴吹(稱一次風)并誘導數倍于一次風的周圍空氣(稱二次風)進入濾袋使除塵布袋在瞬間急劇膨脹，并伴隨著氣流的反向作用抖落粉塵，達到清灰的目的。

中頻電爐除塵器箱體采用壓型鋼板結構，箱體成形后光滑平整，無明顯凹凸不平現象，內部筋板布設備結構緊湊，技術合理，密封性強，動作靈活，便于檢修，外形美觀，漏風率小于2%。
